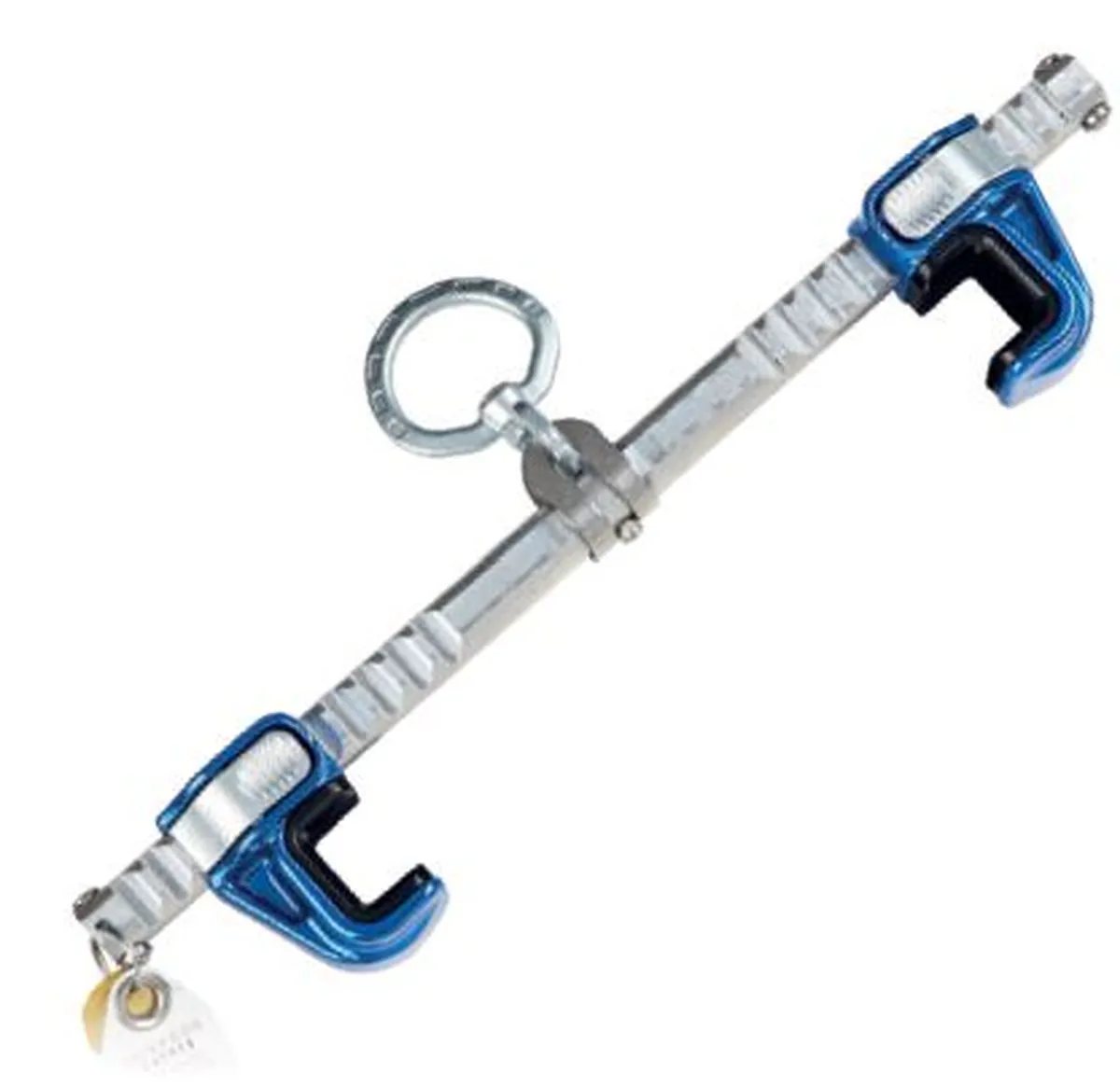

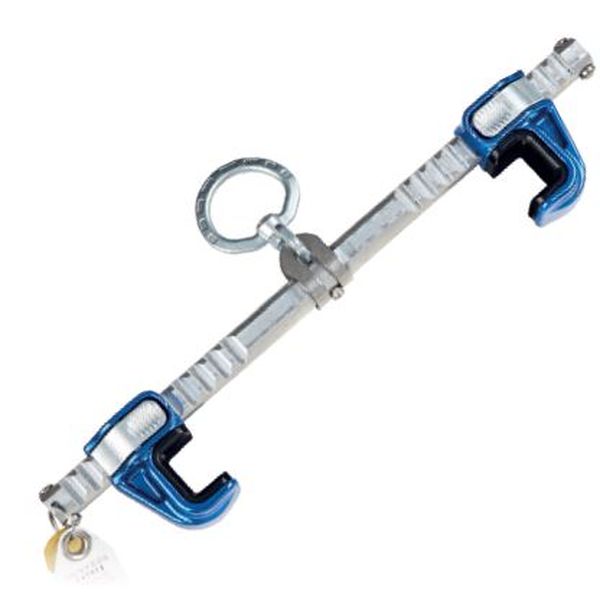

Conçu pour sécuriser les travaux en hauteur sur structures métalliques, notamment les poutres à profil en I.
Constituant un point d’ancrage mobile, il accompagne les déplacements horizontaux de l’opérateur le long de la structure porteuse, tout en maintenant la liaison avec son système individuel de protection contre les chutes.
Son anneau d’ancrage pivotant à 360° accompagne les changements d’orientation et assure une connexion adaptée aux différentes configurations de travail.
Le mécanisme de réglage, accessible depuis la partie supérieure de la poutre, facilite l’installation, l’ajustement et le verrouillage du dispositif sur son support.
Sa conception autorise différentes orientations de montage, selon les conditions définies par le fabricant.
Certifié pour une utilisation en atmosphères potentiellement explosives (ATEX), il bénéficie d'une classification EX II 2 G IIA, correspondant aux équipements du groupe II, catégorie 2, destinés aux atmosphères gazeuses présentant un risque d'explosion.
Cette caractéristique autorise son utilisation dans les conditions et limites définies par sa documentation ATEX, notamment en zones présentant un risque lié aux gaz inflammables.
Destiné aux environnements professionnels exigeants, cet équipement se distingue par son format compact, sa résistance et sa conception adaptée aux opérations nécessitant des déplacements réguliers sur des structures en hauteur.
Ses composants remplaçables sur le terrain contribuent à prolonger sa durée d'exploitation et à limiter les immobilisations liées à la maintenance.
Compatible avec différents systèmes antichute, notamment les antichutes à rappel automatique et les longes de sécurité, cette référence s'adresse aux professionnels de la construction, de l'industrie, des infrastructures, de l'exploitation minière, des secteurs pétrolier et gazier, des transports ainsi que de l'énergie éolienne, y compris dans les environnements présentant des risques d'atmosphères explosives lorsque les conditions d'utilisation ATEX sont respectées.
Compatible avec toute longe antichute aux normes CE.
Résistance maximale à la rupture : 22 kN.
Plage de températures : -40°C / +54°C
Caractéristiques produit
Fixation par serrage sur la semelle de poutre.
Permet une mobilité horizontale sur les poutres en I d'une largeur comprise entre 8,75 cm er 35.6 cm et d'une épaisseur jusqu'à 3.2 cm.
Double système à cliquet.
Verrouillage par mécanisme latéral.
Coulissement horizontal sur poutre.
Patins d'usure remplaçables par encliquetage.
Longueur hors tout (D2) : 48,9 cm.
Hauteur hors tout (D3) : 19 cm.
Dimension D1 : 7,7 cm.
Couleur
Metal
Modèle
DBI-SALA®
Stérile
Matière
Barre de support en aluminium.
Crochets de fixation d'extrémité en aluminium.
Mécanisme de verrouillage en acier.
Anneau d'ancrage pivotant en acier avec revêtement de zinc.
Patins en polyéthylène anti-UV.
Unité de vente
A l'unité
Poids
1,59 kg
Charge maximale admissible (en kg)
140
Normes et Certification
EN 795 : 2012 Type B : Équipement de protection individuelle contre les chutes - Dispositifs d'ancrage.
EN 60079-0:2017 : Atmosphères explosives - Partie 0 : matériel - Exigences générales.
EN ISO 80079-36 – Annexe D : Atmosphères explosives - Partie 36 : appareils non électriques destinés à être utilisés en atmosphères explosives - Méthodologie et exigences.
Instructions d'utilisation
1. Appuyer sur le mécanisme d'attache.
2. Faire coulisser le glissoir à cliquet pour le plaquer contre le rebord et relâcher le mécanisme d'attache.
3. Répter si besoin l'opération de l'autre côté.
Entretien
Nettoyer périodiquement les composants métalliques à l'eau tiède avec un savon doux. Rincer à l'eau claire et laisser sécher à l'air libre.
Contrôler le dispositif avant chaque utilisation et faire réaliser des inspections périodiques par une personne compétente, selon les conditions d'utilisation et les exigences applicables.
Examiner l'état général, les mécanismes de réglage et de verrouillage, l'anneau d'ancrage, les éléments de fixation et les patins de glissement.
Vérifier l'absence de déformation, fissure, usure ou corrosion susceptible d'altérer le fonctionnement.
Remplacer les patins de glissement endommagés par des pièces de rechange adaptées.
Réparation exclusivement par 3M ou un organisme expressément habilité par écrit par le fabricant.
Conserver dans un endroit propre, sec et frais, à l'abri du soleil direct et des vapeurs chimiques.
Effectuer une inspection approfondie après un stockage prolongé.
Retirer immédiatement tout équipement présentant un défaut ou ne satisfaisant plus aux critères d'inspection.
Ne pas réutiliser avant validation par une personne compétente.
Référence fabricant (MPN)
2104711
Poids du produit
1.59
Charge de rupture (kN)
22
Température de fonctionnement (° C)
-40°C à +54°C
Pays d'origine
Taïwan
Longueur produit (cm)
52.07
Largeur produit (cm)
8.59
Hauteur du produit emballé (cm)
8
Largeur du produit emballé (cm)
17
Longueur du produit emballé (cm)
56
