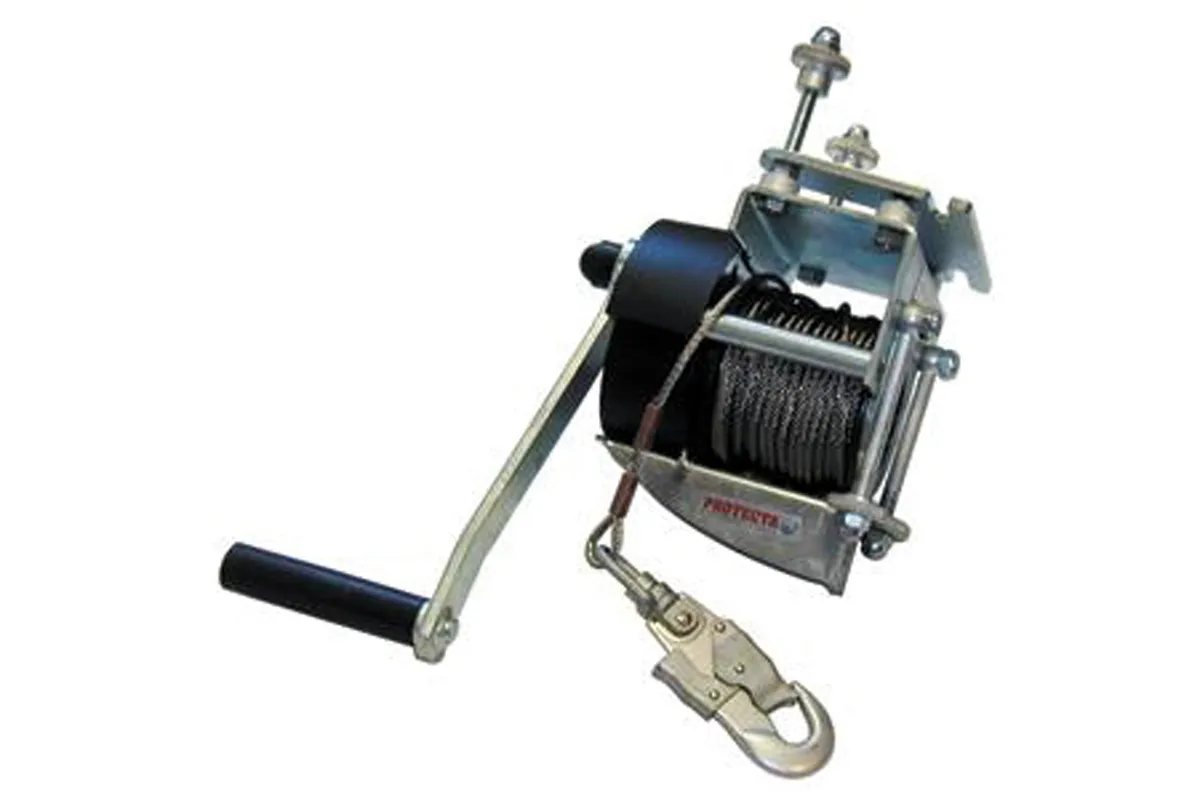

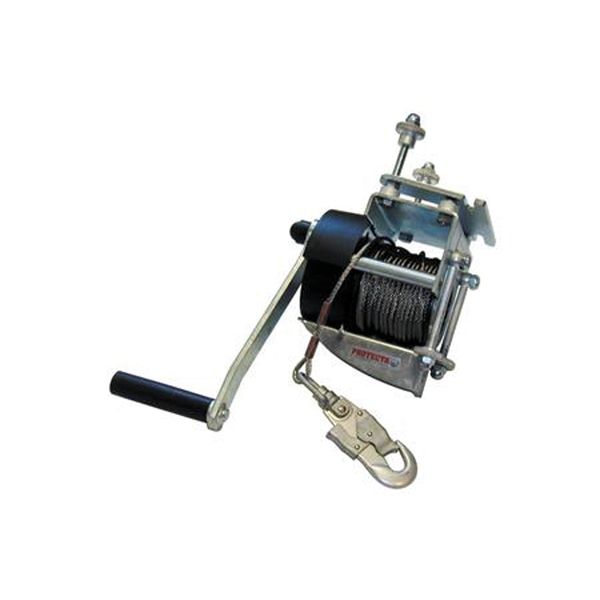

Destiné aux opérations de récupération et d’évacuation en espace confiné, conçu pour être associé au trépied 3M™ Protecta® AM100.
Sa commande manuelle permet d’assurer la montée ou la descente contrôlée d’une personne lors des opérations de secours, tout en maintenant la ligne de vie sous tension.
Le dispositif intègre un système de freinage automatique permettant de maintenir la charge lorsque la manivelle est relâchée, ainsi qu’un mécanisme de verrouillage contribuant à sécuriser les opérations de levage et d’abaissement.
La conception du treuil permet son installation sur le pied du trépied compatible, avec utilisation de la poulie dédiée pour assurer le cheminement de la ligne de vie.
Avec sa ligne de vie de 20 m, son format transportable et sa conception adaptée aux systèmes de sauvetage en espace confiné, il convient aux interventions nécessitant la récupération d’un équipier ou d’une victime depuis un regard, une fosse, une cuve ou tout autre environnement à accès vertical restreint.
Le treuil peut également être utilisé dans certaines applications de manutention conformément aux prescriptions du fabricant.
Son utilisation doit s’inscrire dans un système complet de protection contre les chutes et être réalisée par des opérateurs formés.
Dimensions
Longueur utile : 20 m.
Caractéristiques produit
Equipé d'une platine de fixation adaptable sur le trépied AM 100 et d'un système de blocage automatique.
Frein automatique / maintien de la charge lors du relâchement de la manivelle.
Câble inoxydable de 20 M et diamètre 5 mm avec mousqueton à émerillon.
Capacité
1 personne, 136 kg maximum.
Doit toujours être utilisé en combinaison avec un système d'arrêt des chutes.
Couleur
Noir
Modèle
AM100
Stérile
Matière
Câble / ligne de vie en acier inoxydable (SS1).
Corps du treuil en acier zingué.
Câble métallique inoxydable Ø 5 mm.
Roulements : imprégnés d’huile.
Unité de vente
A l'unité
Poids
9.150 kg.
Charge maximale admissible (en kg)
136
Normes et Certification
Directive 2006/42/CE relative aux machines.
EN 1496 classe B : Équipement de protection personnel contre les chutes - Dispositifs de sauvetage par élévation.
Entretien
Nettoyage à l’eau et au savon doux, rinçage et séchage à l’air libre.
Inspection avant chaque utilisation et contrôle périodique par une personne compétente conformément aux prescriptions 3M.
Retrait immédiat du service en cas de défaut ou de détérioration.
Référence fabricant (MPN)
8100024
Poids du produit
9.46
Charge de rupture (kN)
11
Pays d'origine
France
Longueur produit (cm)
35
Largeur produit (cm)
36
Hauteur du produit emballé (cm)
23
Largeur du produit emballé (cm)
36
Longueur du produit emballé (cm)
46
